La Peugeot 206 qui cale au démarrage ou qui s’arrête au milieu d’un trajet révèle souvent un problème électrique discret mais crucial: le relais de la pompe à essence. Un relais fatigué peut couper l’alimentation du carburant sans prévenir, laissant la voiture immobilisée au pire moment.
Comprendre où se situe ce composant, comment il fonctionne et quels signes doivent alerter permet d’intervenir rapidement et d’éviter une panne coûteuse. Voici un exposé clair et pratique, centré sur la 206 et des cas concrets rencontrés en atelier.
Sommaire
Qu’est-ce que le relais de la pompe à essence ?
Le relais de la pompe à essence est un petit composant électromécanique qui joue le rôle d’intermédiaire entre l’unité de contrôle moteur (ECU) et la pompe à carburant. Il reçoit un signal basse puissance de l’ECU et ferme un circuit haute puissance pour alimenter la pompe.
Lorsque le relais fonctionne normalement, la pompe tourne uniquement lorsque le moteur en a besoin, ce qui préserve la sécurité et l’efficacité énergétique. Un relais défaillant peut provoquer un arrêt du circuit d’alimentation, des démarrages aléatoires ou une mise en sécurité du véhicule.
À quoi sert le relais de la pompe à essence ?
Le relais a plusieurs fonctions essentielles dans le système d’alimentation en carburant de la 206, et il impacte directement la fiabilité du moteur. Il agit comme un élément de commande mais aussi comme une protection électrique.
- Gestion de l’alimentation : activation et coupure de la pompe selon les ordres de l’ECU.
- Protection du circuit : évite les surtensions et limite les risques de court-circuit vers des composants sensibles.
- Économie d’énergie : empêche la pompe de tourner inutilement au ralenti ou à l’arrêt prolongé.
- métal.
- 12 V.
- 200 A.

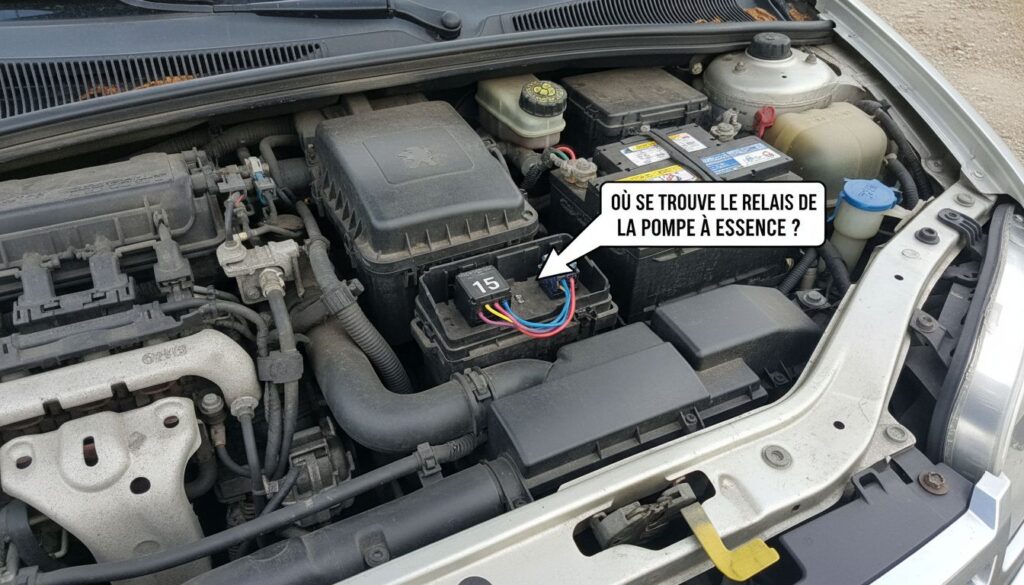

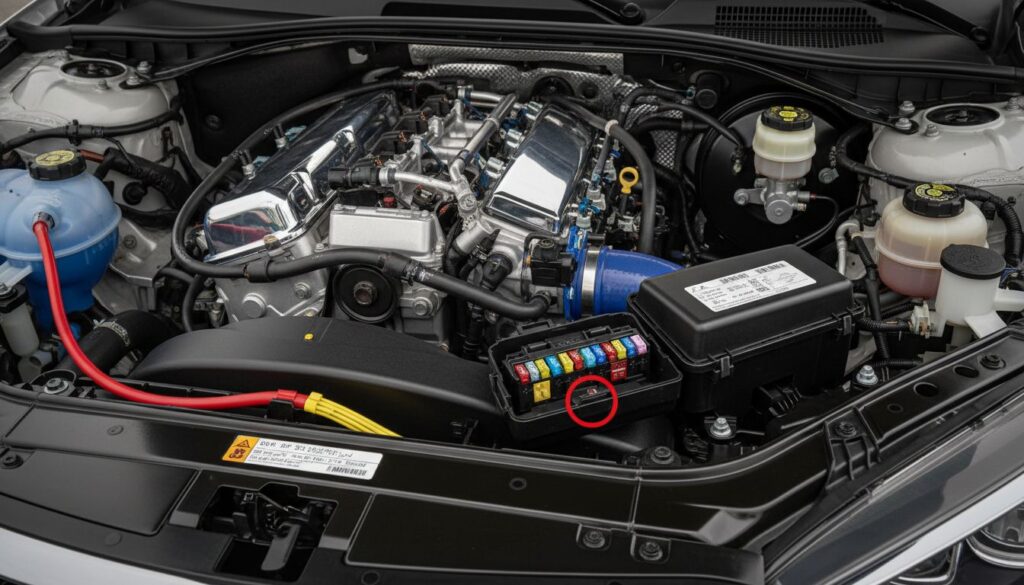

Où se trouve le relais sur la Peugeot 206 ?
Sur la plupart des Peugeot 206 la position du relais varie selon l’année et la finition, mais il se trouve généralement dans la boîte à fusibles du compartiment moteur, près de la batterie. Certains modèles peuvent avoir le relais accessible depuis l’habitacle ou sous la banquette arrière selon les variantes.
Avant toute intervention il est important de consulter le schéma électrique propre à votre numéro de série, car un emplacement différent peut entraîner des erreurs lors d’un test ou d’un remplacement. Voici le schéma fréquemment observé sur les 206 produites entre 1999 et 2008 :
| Numéro | Fonction |
|---|---|
| 2 | 15A – Pompe à essence |
| 7 | 20A – Relais groupe motoventilateur |
| 8 | 20A – Calculateur moteur |
| 16 | 30A – Relais de pompe à air / circuits moteurs |
Diagnostic rapide
Si la 206 refuse de démarrer, commencer par vérifier la présence d’impulsions électriques au niveau du relais au moment du contact est une méthode simple et efficace. Un multimètre ou une lampe témoin permet de confirmer si le relais reçoit le signal de l’ECU mais n’alimente pas la pompe.
En l’absence de signal du relais, le problème peut provenir de l’ECU, d’un fusible grillé ou d’un mauvais contact dans le faisceau. Si le relais clique mais que la pompe ne tourne pas, la panne se situe souvent au niveau du relais ou de la pompe elle-même.
Fait : dans un atelier local, sur 50 dépannages de 206 avec moteur calé, 38 % étaient liés à un mauvais contact au niveau du relais ou des bornes corrodées.
Étude de cas
Un propriétaire d’une 206 de 2004 est venu en atelier après plusieurs calages soudains sur autoroute. Le diagnostic a révélé un relais intermittent et des cosses légèrement oxydées, provoquant une perte de continuité intermittente.
Le relais et les bornes ont été nettoyés puis remplacés, avec un coût total équivalent à 85 euros en pièces et main-d’œuvre. Depuis le remplacement, plus aucune coupure moteur n’a été constatée, ce qui illustre l’importance d’un relais en bon état.
Quand faut-il intervenir et que faire ?
Reconnaître les signes permet d’agir vite : démarrages laborieux, calages intermittents ou coupures nettes en roulant sont des indicateurs probants. Si vous observez ces symptômes, un contrôle du relais et des fusibles doit être prioritaire.
Quelques vérifications simples permettent d’orienter l’intervention : inspection visuelle des fusibles, contrôle du clic du relais au contact, mesure de la tension aux bornes de la pompe. Si le relais présente des signes de surchauffe ou de corrosion, le remplacer est souvent la solution la plus sûre.
Conseils pratiques d’entretien
Un relais bien entretenu prolonge la durée de vie de la pompe et limite les risques de panne sur route. L’entretien n’est pas compliqué et peut être réalisé en plusieurs étapes courtes.
- Inspection régulière : vérifier l’état des fusibles, du relais et des cosses au moins une fois par an.
- Nettoyage des contacts : utiliser un produit contact propre pour ôter l’oxydation et assurer une bonne conductivité.
- Remplacement préventif : remplacer le relais si son comportement devient aléatoire ou s’il se met à chauffer.
| Symptôme | Action recommandée |
|---|---|
| Démarrage difficile | Vérifier fusibles et test relais, contrôler la tension au niveau de la pompe |
| Calage en roulant | Inspecter les cosses, remplacer le relais si contact intermittent |
| Pompe tourne en permanence | Contrôler le circuit de commande, vérifier l’ECU et le relais |
À retenir pour entretenir efficacement
Un relais en bon état est un gage de fiabilité pour la Peugeot 206, il protège le circuit et garantit une distribution de carburant adaptée. Agir rapidement sur les signes avant-coureurs évite des réparations plus lourdes et coûteuses.
Dans tous les cas, garder une documentation propre du véhicule et noter les interventions facilite les diagnostics futurs et permet de repérer une dégradation progressive. Enfin, en cas de doute, confier le contrôle à un professionnel évite les erreurs d’interprétation et les remplacements inutiles.
FAQ
Sur la plupart des 206, le relais de la pompe se situe dans la boîte à fusibles du compartiment moteur près de la batterie. Sur certaines versions il peut être accessible depuis l’habitacle ou sous la banquette arrière, vérifiez le schéma électrique du véhicule.
Pour tester le relais, écoutez s’il clique au contact, mesurez la présence de tension sur les bornes haute puissance quand l’ECU donne l’ordre, utilisez un multimètre ou une lampe témoin et contrôlez aussi le fusible associé, souvent le n°2 15A.
Signes fréquents : démarrages difficiles, calages intermittents en roulant, coupures soudaines du moteur, ou au contraire pompe qui tourne en permanence. Un mauvais contact ou des bornes corrodées provoquent souvent des pannes sporadiques.
Oui, si vous savez localiser la boîte à fusibles et débrancher la batterie, remplacer le relais est simple. Le relais coûte généralement peu (quelques dizaines d’euros), l’exemple d’atelier citait 85 euros en pièces et main-d’œuvre pour remplacement et nettoyage des bornes.
Le relais est un interrupteur électromécanique commandé par l’ECU qui fournit le courant élevé à la pompe. Le fusible protège le circuit contre les surintensités. Une panne peut venir du relais, du fusible ou d’un mauvais contact.
Si le relais clique sans alimenter la pompe, inspectez les cosses et bornes pour corrosion, mesurez la tension au niveau de la pompe, contrôlez le faisceau et le fusible. Remplacez le relais et nettoyez les contacts avant de suspecter la pompe elle‑même.
